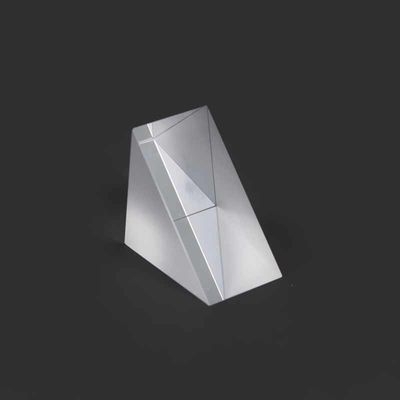

Custom 3-100 mm Optical BK7 Glass Right Angle Prism For Periscope
ข้อมูลจำเพาะของผลิตภัณฑ์
สถานที่กำเนิด:
Shanghai, China
ชื่อแบรนด์:
advance
หมายเลขรุ่น:
005
ปริมาณการสั่งซื้อขั้นต่ำ:
10 Pieces
ราคา:
$100.00/Pieces 10-99 Pieces
ความสามารถในการจัดหา:
10000000 Piece/Pieces per Month
รายละเอียดสินค้า
Material:
BK7 (ปรับแต่งได้)
Customized Support:
โออีเอ็ม, โอเอ็มดี
Length:
3-100 มม. (ปรับแต่งได้)
Dimension Tolerance:
+/-0.01มม
Width:
3-100 มม. (ปรับแต่งได้)
Angle Tolerance:
3"~2'
Height:
3-100 มม. (ปรับแต่งได้)
Flatness:
ยังไม่มีข้อความ=1~3
Length Tolerance:
+/-0.01มม
Width Tolerance:
+/-0.01มม
Surface Quality:
10/5~60/40 (ปรับแต่งได้)
Application Area:
กล้องปริทรรศน์
รายละเอียดสินค้า
กำหนดเอง 3-100 มม. ออปติคอล BK7 แก้วปริซึมมุมขวาสำหรับกล้องปริทรรศน์
ฟังก์ชั่นการทำงานของกระจก BK7 ออพติคอล 3-100 มม. แบบกำหนดเองปริซึมขยายเกินกว่าการโค้งงอของแสงธรรมดา เมื่อนำมาใช้เป็นปริซึมมุมขวาสำหรับกล้องปริทรรศน์ด้านตรงข้ามมุมฉากทำหน้าที่เป็นตัวสะท้อนแสงที่มีประสิทธิภาพสูงซึ่งสามารถเคลือบ TIR หรือเคลือบด้วยอะลูมิเนียมหรือเงินที่มีการป้องกันก็ได้ เพื่อเพิ่มประสิทธิภาพการทำงานในมุมเฉพาะ เพราะเรานำเสนอออปติคัล 3-100 มม. แบบกำหนดเองนักออกแบบสามารถใช้ปริซึมเหล่านี้กับทุกสิ่งตั้งแต่เซ็นเซอร์ไมโครออปติคอล 3 มม. ไปจนถึงกล้องปริทรรศน์ทางทะเลสำหรับงานหนักขนาด 100 มม. การปรับตัวนี้รวมกับความสมบูรณ์ของโครงสร้างของแก้วบีเค7, ทำให้ปริซึมมุมขวาสำหรับกล้องปริทรรศน์มาตรฐานทองคำในภาคการป้องกัน การเดินเรือ และการวิจัยทางวิทยาศาสตร์ โดยจัดลำดับความสำคัญของความแม่นยำทางเรขาคณิตของเราออปติคัล 3-100 มม. แบบกำหนดเองโซลูชันช่วยให้มั่นใจได้ว่าลำแสงทางออกอยู่ในแนวเดียวกับลำแสงทางเข้าอย่างสมบูรณ์ ซึ่งช่วยลดข้อผิดพลาดของพาริตีในรางแสงที่ซับซ้อน
ข้อมูลจำเพาะของผลิตภัณฑ์
| วัสดุ | BK7 หรือแก้วแสงอื่นๆ, ควอตซ์, แซฟไฟร์, Ge, Si, ZnSe, CaF2 ฯลฯ |
|---|---|
| ความยาว | 3~100มม |
| ความกว้าง | 3~100มม |
| ความสูง | 3~100มม |
| ความอดทนต่อความยาว | +/-0.01มม |
| ความอดทนต่อความกว้าง | +/-0.01มม |
| ความอดทนต่อความสูง | +/-0.01มม |
| ความอดทนของมุม | 3"~2' |
| ความผิดปกติ | ∆N=0.1~0.5 |
| ความแม่นยำของพื้นผิว | ยังไม่มีข้อความ=1~3 |
| คุณภาพพื้นผิว | 10/5~60/40 |
| การเคลือบผิว | เมื่อมีการร้องขอ |
| พื้นที่ใช้งาน | การถ่ายภาพ แสง เลเซอร์ ฯลฯ |
ข้อมูลจำเพาะทางเทคนิค: เกณฑ์มาตรฐานของปริซึมปริซึม BK7
ตารางต่อไปนี้เน้นย้ำถึงมาตรฐานระดับมืออาชีพที่ใช้กับเรากระจก BK7 ออพติคอล 3-100 มม. แบบกำหนดเองการผลิตที่ได้รับการปรับให้เหมาะสมที่สุดสำหรับปริซึมมุมขวาสำหรับกล้องปริทรรศน์.
| คุณสมบัติ | ข้อมูลจำเพาะสำหรับออปติคัลแบบกำหนดเอง 3-100 มม | ข้อได้เปรียบในการดำเนินงาน |
|---|---|---|
| วัสดุพื้นผิว | กระจก BK7 เกรดออปติคอล (N-BK7) | ความคมชัดสูงสำหรับปริซึมมุมขวา |
| ช่วงขนาด | ขนาดออปติคอลแบบกำหนดเอง 3-100 มม | ปรับขนาดได้สำหรับการออกแบบ Periscope ใดๆ |
| ความอดทนของมุม | < 3 อาร์คนาที ถึง < 30 อาร์ควินาที | การจัดตำแหน่งที่แม่นยำสำหรับปริซึมมุมขวา |
| คุณภาพพื้นผิว | 40-20 ถึง 20-10 Scratch-Dig | การกระจัดกระจายต่ำในออปติคัลแบบกำหนดเอง 3-100 มม |
| ความเรียบของพื้นผิว | แลมบ์ดา เลอ/4 ถึง แลมบ์ดา/10 @ 633 นาโนเมตร | การถ่ายภาพที่แม่นยำสำหรับปริซึมมุมขวาสำหรับกล้องปริทรรศน์ |
| ตัวเลือกการเคลือบ | AR, Al, Ag หรือ TIR ที่ไม่เคลือบผิว | ปรับปริมาณงานให้เหมาะสมสำหรับเลนส์แก้ว BK7 |
| ดัชนีการหักเหของแสง | 1.5168 @ 587.6 นาโนเมตร | เส้นทางแสงที่มั่นคงในออปติคัลแบบกำหนดเอง 3-100 มม |
| รูรับแสงที่ชัดเจน | > 90% ของพื้นที่ใบหน้า | มุมมองสูงสุดสำหรับปริซึมมุมขวา |
คุณสมบัติหลักและคุณประโยชน์
ที่กระจก BK7 ออพติคอล 3-100 มม. แบบกำหนดเองซีรีส์นี้สร้างขึ้นเพื่อมอบประสิทธิภาพที่เชื่อถือได้ในระบบภาพที่มีเดิมพันสูง ด้านล่างนี้คือคุณประโยชน์ด้านการใช้งานและการใช้งานที่หลากหลายของสิ่งนี้ปริซึมมุมขวาสำหรับกล้องปริทรรศน์: :
- ประสิทธิภาพการสะท้อนภายในทั้งหมด:ที่แก้วบีเค7ช่วยให้ปริซึมมุมขวาสำหรับกล้องปริทรรศน์เพื่อสะท้อนแสงได้อย่างมีประสิทธิภาพเกือบ 100% โดยไม่ต้องเคลือบโลหะในหลายรูปแบบ
- การปรับแต่งขนาดที่กว้างขวาง:ของเราออปติคัล 3-100 มม. แบบกำหนดเองความสามารถทำให้มั่นใจได้ว่าไม่ว่าแอปพลิเคชันจะเป็นไมโครโดรนหรือเรือดำน้ำปริซึมมุมขวาลงตัวพอดี
- เสถียรภาพด้านสิ่งแวดล้อมที่ยอดเยี่ยม: แก้วบีเค7ทนทานต่อคราบสารเคมีและความเสื่อมโทรมของสิ่งแวดล้อมจึงมั่นใจได้ปริซึมมุมขวาสำหรับกล้องปริทรรศน์คงประสิทธิภาพไว้ตลอดการใช้งานภาคสนามเป็นเวลาหลายปี

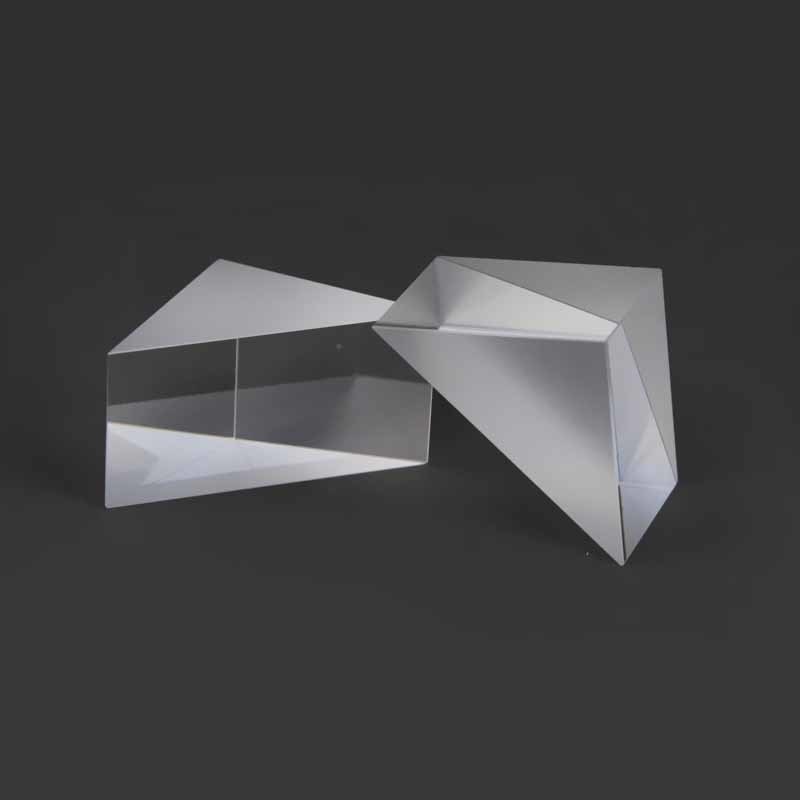

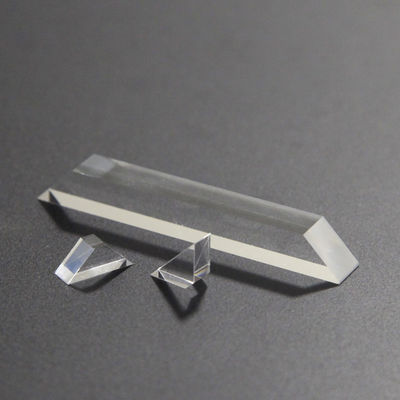

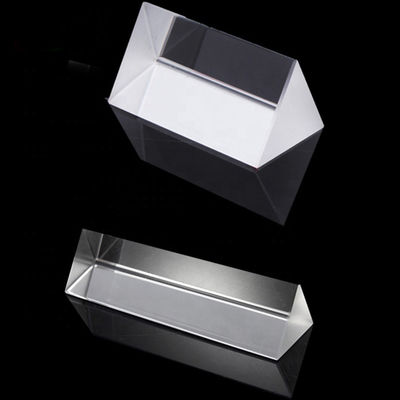

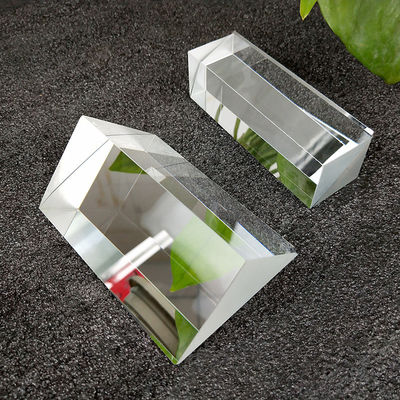

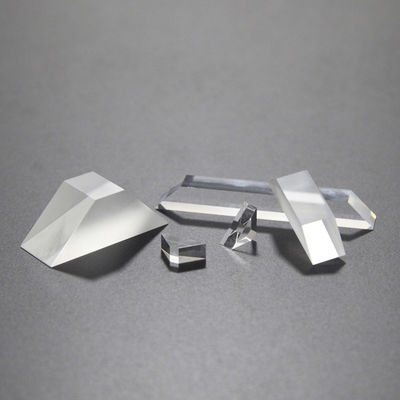

แกลเลอรี่ผลิตภัณฑ์
คำถามที่พบบ่อยเกี่ยวกับผลิตภัณฑ์จากผู้เชี่ยวชาญ: การเรียนรู้ปริซึมมุมขวาสำหรับกล้องเพอริสโคป
ส่วนนี้ให้ข้อมูลเชิงลึกทางเทคนิคที่เชื่อถือได้ในการเลือกกระจก BK7 ออพติคอล 3-100 มม. แบบกำหนดเอง.
คำถามที่ 1: เหตุใดกระจก BK7 จึงเป็นตัวเลือกยอดนิยมสำหรับปริซึมมุมขวาสำหรับกล้องปริทรรศน์
คำตอบ: แก้วบีเค7ให้ความสมดุลที่ยอดเยี่ยมของการส่งสัญญาณสูงในสเปกตรัมที่มองเห็นได้และความทนทานทางกายภาพ สำหรับกปริซึมมุมขวาสำหรับกล้องปริทรรศน์วัสดุนี้ช่วยให้แน่ใจว่าภาพยังคงสว่างและชัดเจน ซึ่งเป็นสิ่งสำคัญสำหรับออปติคัล 3-100 มม. แบบกำหนดเองระบบที่ใช้ในการเฝ้าระวัง
คำถามที่ 2: ช่วงขนาดของเลนส์ Custom 3-100 มม. ส่งผลต่อคุณภาพของภาพอย่างไร
คำตอบ:แม้ว่าขนาดจะเปลี่ยนไป แต่มาตรฐานคุณภาพของเรากลับไม่เป็นเช่นนั้น เอ 100มมปริซึมมุมขวาสำหรับกล้องปริทรรศน์ต้องระบายความร้อนที่เข้มงวดมากขึ้นในระหว่างแก้วบีเค7การผลิตเพื่อป้องกันความเครียดภายในทำให้มั่นใจได้ออปติคัล 3-100 มม. แบบกำหนดเองซีรีส์นี้ยังคงปราศจากความคลาดเคลื่อนในทุกขนาด
คำถามที่ 3: ปริซึมมุมขวาสำหรับกล้องปริทรรศน์สามารถใช้กับกล้องปริทรรศน์เลเซอร์กำลังสูงได้หรือไม่
คำตอบ:ใช่ จัดให้ออปติคัล 3-100 มม. แบบกำหนดเองพื้นผิวได้รับการขัดเงาจนถึงเกณฑ์ความเสียหายด้วยเลเซอร์ (LDT) สูง เราสามารถรักษาได้แก้วบีเค7พร้อมเคลือบพิเศษเพื่อให้มั่นใจปริซึมมุมขวาจัดการความยาวคลื่นเลเซอร์จำเพาะได้อย่างปลอดภัย
คำถามที่ 4: บริการ "ออพติคัลแบบกำหนดเอง 3-100 มม." สำหรับบริษัทวิศวกรรมมีประโยชน์อย่างไร
คำตอบ:ไม่จำเป็นต้องออกแบบชิ้นส่วนที่ "มีวางจำหน่ายทั่วไป" โดยเลือกกออปติคัล 3-100 มม. แบบกำหนดเองโซลูชันคุณสามารถระบุรอยเท้าและความสูงของที่แน่นอนได้ปริซึมมุมขวาสำหรับกล้องปริทรรศน์เพิ่มประสิทธิภาพพื้นที่ภายในของคุณให้สูงสุดแก้วบีเค7รถไฟแสง
คำถามที่ 5: คุณจะตรวจสอบความแม่นยำของมุมของปริซึมมุมขวาได้อย่างไร
คำตอบ:ทั้งหมดกระจก BK7 ออพติคอล 3-100 มม. แบบกำหนดเองหน่วยได้รับการทดสอบโดยใช้โกนิโอมิเตอร์ที่มีความแม่นยำสูง สำหรับกปริซึมมุมขวาสำหรับกล้องปริทรรศน์เรามั่นใจว่ามุม 90 องศาและ 45 องศาอยู่ภายในไม่กี่วินาทีของส่วนโค้งเพื่อป้องกันการเอียงหรือการกระจัดของภาพ
