Aluminized Outer Reflection Bk7 Optical Glass 90 Degree Rectangular Prism Right Angle Prism

ข้อมูลจำเพาะของผลิตภัณฑ์

สถานที่กำเนิด: Shanghai, China

ชื่อแบรนด์: advance

หมายเลขรุ่น: 005

ปริมาณการสั่งซื้อขั้นต่ำ: 10 Pieces

ราคา: $100.00/Pieces 10-99 Pieces

ความสามารถในการจัดหา: 10000000 Piece/Pieces per Month

รายละเอียดสินค้า

Customized Support: โออีเอ็ม, โอเอ็มดี

Material: BK7 และแก้วแสงอื่นๆ

Dimension Tolerance: +/-0.01มม

Flatness: ยังไม่มีข้อความ=1~3

Length Tolerance: +/-0.01มม

Length: 3-100 มม. (ปรับแต่งได้)

Width Tolerance: +/-0.01มม

Width: 3-100 มม. (ปรับแต่งได้)

Angle Tolerance: 3"-2'

Height: 3-100 มม. (ปรับแต่งได้)

Surface Quality: ปรับแต่งได้

Application Area: การสะท้อนด้านนอกแบบอลูมิไนซ์

รายละเอียดสินค้า

Aluminized การสะท้อนด้านนอก BK7 Optical Glass 90 องศาปริซึมสี่เหลี่ยมผืนผ้ามุมขวา Prism

การออกแบบของแผ่นสะท้อนด้านนอกแบบอะลูมิเนียม BK7ปริซึมได้รับการปรับให้เหมาะสมสำหรับระบบที่ต้องกำจัดการดูดกลืนแสงภายใน ซึ่งแตกต่างจากปริซึมมาตรฐานที่ต้องอาศัยการสะท้อนภายในทั้งหมด (TIR) สิ่งนี้ปริซึมมุมขวาใช้การสะท้อนด้านนอกแบบอลูมิไนซ์เคลือบให้สะท้อนแสงได้โดยตรงจากพื้นผิวแรกที่เจอ ซึ่งเป็นประโยชน์อย่างยิ่งต่อแก้วแสง ปริซึมสี่เหลี่ยม 90 องศาในสภาพแวดล้อมที่มีการสั่นสะเทือนสูง เช่นเดียวกับความเสถียรทางกลของบีเค7สารตั้งต้นเหนือกว่ากระจกแบบฟิล์มบาง นอกจากนี้ปริซึมสี่เหลี่ยมรูปทรงช่วยให้ติดตั้งและรวมเข้ากับตัวเรือนออปติคัลขนาดกะทัดรัดได้ง่าย ไม่ว่าคุณกำลังสร้างตัวแยกลำแสงที่ซับซ้อนหรือโฟลเดอร์เส้นทางแบบธรรมดาก็ตามแผ่นสะท้อนด้านนอกแบบอะลูมิเนียม BK7รับรองว่าของคุณกระจกออฟติคัล 90 องศาเส้นทางยังคงบริสุทธิ์และปราศจากความคลาดเคลื่อน

ข้อมูลจำเพาะทางเทคนิค

คุณสมบัติ	ข้อมูลจำเพาะสำหรับการสะท้อนด้านนอกแบบอะลูมิเนียม BK7	ประโยชน์การดำเนินงาน
วัสดุพื้นผิว	กระจกเกรดออปติคอล BK7	ความสม่ำเสมอสูงสำหรับปริซึม 90 องศา
ประเภทการสะท้อนแสง	การสะท้อนด้านนอกแบบอลูมิไนซ์	การสะท้อนพื้นผิวแรกสำหรับปริซึมสี่เหลี่ยม
ความอดทนของมุม	< 3 อาร์คนาที ถึง < 30 อาร์ควินาที	พวงมาลัยที่มีความเที่ยงตรงสูงสำหรับปริซึมมุมขวา
คุณภาพพื้นผิว	40-20 ถึง 20-10 Scratch-Dig	การกระจัดกระจายต่ำใน Optical Glass 90 องศา
ประเภทการเคลือบ	อะลูมิเนียมป้องกัน (R > 85%)	พื้นผิวสะท้อนแสงด้านนอกแบบอะลูมิเนียมที่ทนทาน
เรขาคณิต	ปริซึมสี่เหลี่ยม / มุมขวา	การติดตั้งที่ง่ายขึ้นสำหรับ Optical Glass
รูรับแสงที่ชัดเจน	> 90% ของพื้นที่ใบหน้า	มุมมองสูงสุดสำหรับปริซึมมุมขวา
ความเรียบของพื้นผิว	แลมบ์ดา/4 @ 633 นาโนเมตร	หน้าคลื่นที่เก่าแก่สำหรับ Aluminized Outer Reflection BK7

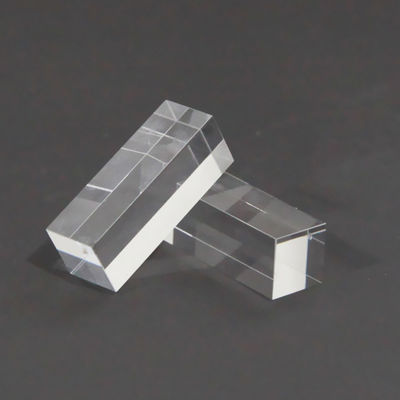

Aluminized Outer Reflection Bk7 Optical Glass 90 Degree Rectangular Prism Right Angle Prism 0

ข้อมูลจำเพาะโดยละเอียด

พารามิเตอร์	ข้อมูลจำเพาะ
วัสดุ	BK7 หรือแก้วแสงอื่นๆ, ควอตซ์, แซฟไฟร์, Ge, Si, ZnSe, CaF2 ฯลฯ
ความยาว	3~100มม
ความกว้าง	3~100มม
ความสูง	3~100มม
ความอดทนต่อความยาว	+/-0.01มม
ความอดทนต่อความกว้าง	+/-0.01มม
ความอดทนต่อความสูง	+/-0.01มม
ความอดทนของมุม	3"~2'
ความผิดปกติ	∆N=0.1~0.5
ความแม่นยำของพื้นผิว	ยังไม่มีข้อความ=1~3
คุณภาพพื้นผิว	10/5~60/40
การเคลือบผิว	เมื่อมีการร้องขอ
พื้นที่ใช้งาน	การถ่ายภาพ แสง เลเซอร์ ฯลฯ

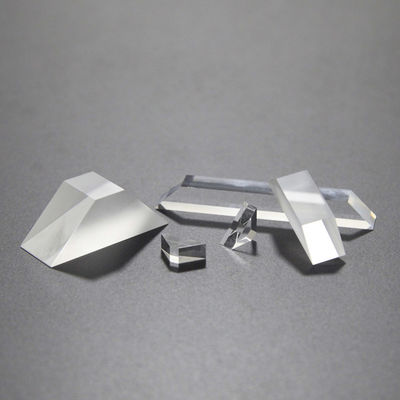

Aluminized Outer Reflection Bk7 Optical Glass 90 Degree Rectangular Prism Right Angle Prism 1

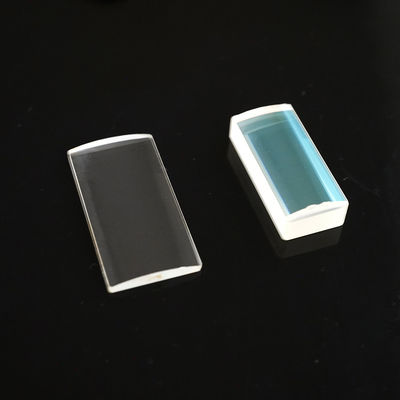

Aluminized Outer Reflection Bk7 Optical Glass 90 Degree Rectangular Prism Right Angle Prism 2

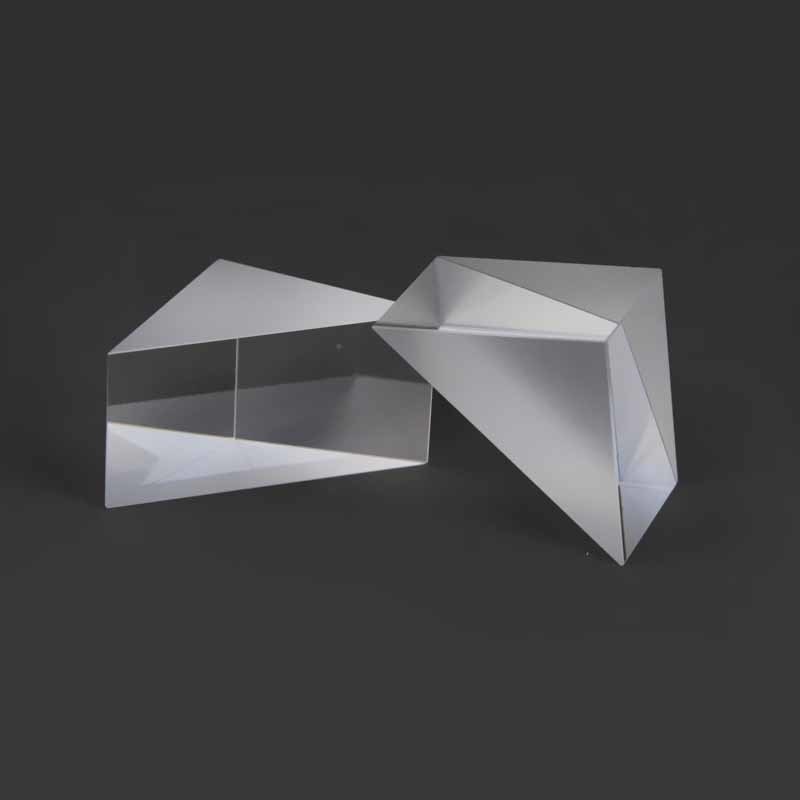

Aluminized Outer Reflection Bk7 Optical Glass 90 Degree Rectangular Prism Right Angle Prism 3

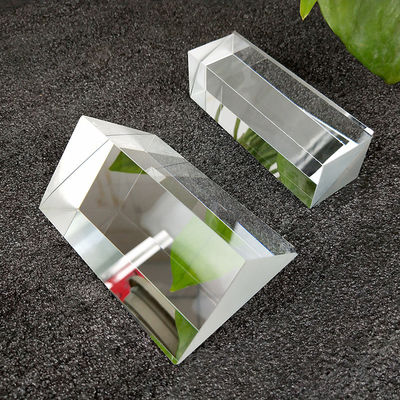

Aluminized Outer Reflection Bk7 Optical Glass 90 Degree Rectangular Prism Right Angle Prism 4

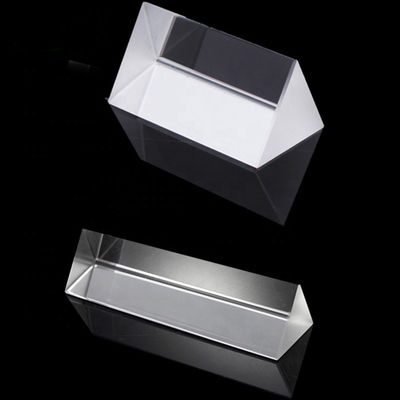

Aluminized Outer Reflection Bk7 Optical Glass 90 Degree Rectangular Prism Right Angle Prism 5

พื้นที่ใช้งานหลัก

พวงมาลัยลำแสงเลเซอร์:การใช้ปริซึมมุมขวาเพื่อพับลำแสงกำลังสูงในหัวตัด CNC อุตสาหกรรม
ระบบเล็งทางยุทธวิธี:การใช้ Aluminized Outer Reflection BK7 ในกล้องปริทรรศน์สำหรับยานพาหนะ
การสอบเทียบสเปกโตรสโกปี:การใช้ปริซึมสี่เหลี่ยมมุมฉาก 90 องศาแบบแก้วแสงเพื่อการอ้างอิงเส้นทางแสงที่แม่นยำในเครื่องมือในห้องปฏิบัติการ
อุปกรณ์สำรวจ:การรวมปริซึมการสะท้อนภายนอกแบบอะลูมิเนียมในสถานีรวมและระดับเลเซอร์เพื่อความแม่นยำในระยะไกล

Aluminized Outer Reflection Bk7 Optical Glass 90 Degree Rectangular Prism Right Angle Prism 6

Aluminized Outer Reflection Bk7 Optical Glass 90 Degree Rectangular Prism Right Angle Prism 7

คำถามที่พบบ่อยเกี่ยวกับผลิตภัณฑ์จากผู้เชี่ยวชาญ

คำถามที่ 1: เหตุใดจึงเลือก Aluminized Outer Reflection BK7 แทนที่จะเป็นปริซึม TIR มาตรฐาน

คำตอบ:การสะท้อนด้านนอกแบบอะลูมิเนียม BK7 เหมาะที่สุดเมื่อคุณต้องการเอฟเฟกต์ "พื้นผิวด้านหน้า" เนื่องจากใช้การสะท้อนจากภายนอก แสงจึงไม่เข้าไปในกระจก ซึ่งช่วยลดการกระจายตัวของสี ทำให้ปริซึมสี่เหลี่ยมมุมฉาก 90 องศาของกระจกออปติคอลมีประสิทธิภาพมากขึ้นสำหรับแหล่งกำเนิดแสงบรอดแบนด์

Q2: การเคลือบ Aluminized Outer Reflection BK7 มีความทนทานแค่ไหน?

คำตอบ:ปริซึมมุมขวาของเรามีชั้นอะลูมิเนียมป้องกัน ซึ่งหมายความว่าพื้นผิวการสะท้อนแสงด้านนอกแบบอะลูมิเนียมถูกปิดทับด้วยชั้นไดอิเล็กตริกบางๆ (เช่น SiO₂) ซึ่งช่วยปกป้องโลหะจากการเกิดออกซิเดชันและรอยขีดข่วนเล็กน้อยระหว่างการหยิบจับชุดกระจกออฟติคอล 90 องศา

คำถามที่ 3: ปริซึมสี่เหลี่ยมสามารถปรับแต่งให้เหมาะกับความยาวคลื่นเฉพาะได้หรือไม่

คำตอบ:อย่างแน่นอน. แม้ว่า Aluminized Outer Reflection BK7 นั้นยอดเยี่ยมสำหรับการใช้งานทั่วไป แต่เราสามารถปรับการเคลือบ Outer Reflection ให้เป็นสีเงินหรือทองได้ หากการใช้งานกระจกออฟติคอล 90 องศาของคุณต้องการการสะท้อนแสงที่สูงขึ้นในสเปกตรัมอินฟราเรด

คำถามที่ 4: วัสดุ BK7 ในปริซึมการสะท้อนภายนอกมีประโยชน์อย่างไร

คำตอบ:แม้ว่าแสงจะไม่เข้าสู่กระจกในการสะท้อนแสงภายนอก แต่สารตั้งต้น BK7 นั้นมีความสำคัญเนื่องจากมีความเสถียรอย่างยิ่ง ช่วยให้มั่นใจได้ว่ามุมปริซึมมุมขวาจะไม่บิดเบี้ยว โดยรักษาความแม่นยำของกระจกออพติคัลไว้ที่ 90 องศาตลอดอายุการใช้งานของผลิตภัณฑ์

คำถามที่ 5: ฉันควรทำความสะอาดพื้นผิว Aluminized Outer Reflection อย่างไร

คำตอบ:คุณควรดูแล Aluminized Outer Reflection BK7 ด้วยความระมัดระวัง ใช้ไม้ปัดฝุ่นเพื่อขจัดอนุภาคที่หลุดออกจากหน้ากระจกออฟติคอล 90 องศา จากนั้นเช็ดเบาๆ ด้วยกระดาษทิชชู่ไร้ขนและแอลกอฮอล์เกรดรีเอเจนต์ หลีกเลี่ยงแรงกดมากเกินไปบนใบหน้าสะท้อนแสงของปริซึมสี่เหลี่ยม
