Plano Convex Cylindrical Infrared Laser Collimator Lens
ข้อมูลจำเพาะของผลิตภัณฑ์
สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
Advance
การรับรอง:
ROHS\Reach
หมายเลขรุ่น:
ตามความต้องการ
ปริมาณการสั่งซื้อขั้นต่ำ:
1
ราคา:
$0.2~$100
เงื่อนไขการชำระเงิน:
ที/ทีแอนด์แอล/ซี
ความสามารถในการจัดหา:
100,000 ชิ้น / ชิ้นต่อสัปดาห์
รายละเอียดสินค้า
เน้น:
Infrared Laser Collimator Lens
,Cylindrical laser collimator lens
,Plano Convex ar coated lens
Application:
เลนส์คอลลิเมเตอร์เลเซอร์อินฟราเรด
Customized Support:
โออีเอ็ม, โอเอ็มดี
Materials:
ควอตซ์แซฟไฟร์ CaF2 BK7 ปรับแต่งได้
Coating:
เคลือบ AR
Surface Quality:
ปรับแต่งได้
Focal Length:
คำขอที่กำหนดเอง
Size:
ขนาดที่กำหนดเอง
Width Tolerance:
+/-0.01มม
Focal Length Tolerance:
+/- 1%
Operatingtemperature:
-20 ถึง 70 °C
รายละเอียดสินค้า

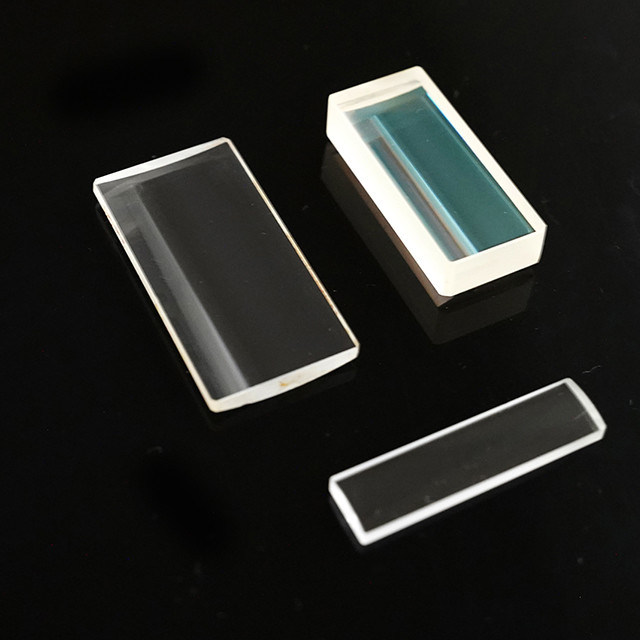

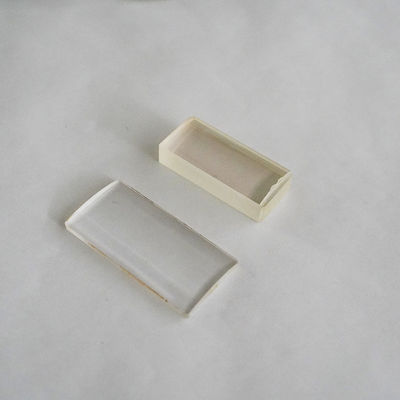

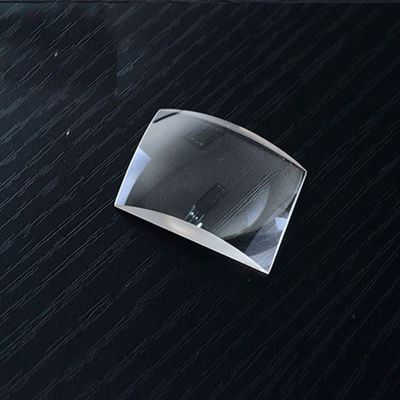

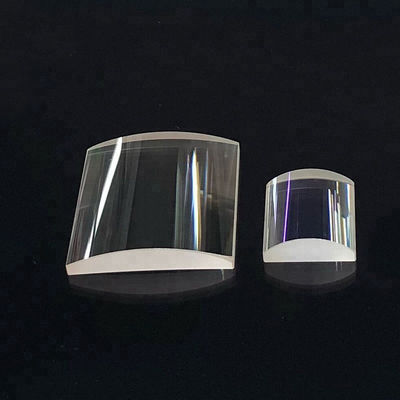

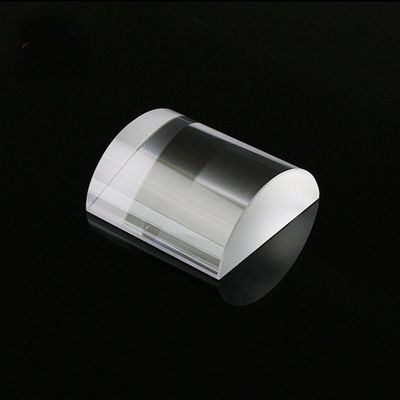

เลนส์คอลลิเมเตอร์เลเซอร์อินฟราเรดทรงกระบอก Plano Convex
ภาพรวมผลิตภัณฑ์
กระบวนการผลิตสำหรับกเลนส์คอลลิเมเตอร์เลเซอร์อินฟราเรดทรงกระบอก Plano Convexต้องใช้การเจียร CNC และการกลึงเพชรขั้นสูงเพื่อให้ได้ความแม่นยำของพื้นผิวที่จำเป็น เพราะเลเซอร์อินฟราเรดระบบมีความไวสูงต่อเลนส์ความร้อนและการดูดซับวัสดุพลาโนนูนทรงกระบอกต้องเลือกวัสดุพิมพ์สำหรับดัชนีการหักเหของแสงเฉพาะและค่าสัมประสิทธิ์การดูดกลืนแสงต่ำ
ด้วยความเป็นมืออาชีพเลนส์คอลลิเมเตอร์โดยทั่วไป เลนส์เหล่านี้มักเคลือบด้วยสารเคลือบป้องกันแสงสะท้อน (AR) ที่มีความทนทานสูงซึ่งปรับให้เหมาะกับแถบ IR เฉพาะ (เช่น 3-5μm หรือ 8-12μm) สิ่งนี้ทำให้มั่นใจได้ว่าเลเซอร์อินฟราเรดทรงกระบอก Plano Convexเอาต์พุตจะรักษาประสิทธิภาพการใช้พลังงานสูงสุด ไม่ว่าจะใช้ในระบบ LiDAR ของยานพาหนะอัตโนมัติหรืออุปกรณ์เล็งอาวุธความร้อนระดับไฮเอนด์เลนส์คอลลิเมเตอร์ให้ความเสถียรของลำแสงพื้นฐานที่จำเป็นสำหรับการรับข้อมูลที่แม่นยำและการส่องสว่างเป้าหมาย
ข้อมูลจำเพาะทางเทคนิค
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ช่วงเส้นผ่านศูนย์กลาง | Dia.0.7mm-Dia.400mm |
| ช่วงรัศมีโค้ง | R1.5-R∞ เป็นต้น |
| ความอดทนของเส้นผ่านศูนย์กลาง | +/-0.1, +/-0.01, +/-0.005 เป็นต้น |
| พื้นผิวเส้นผ่านศูนย์กลาง | แล, 1/2แล, 1/4แล, 1/10แล เป็นต้น |
| ความอดทนของความหนา | +/-0.1, +/-0.05, +/-0.01 เป็นต้น |
| ศูนย์กลาง | +/-2', +/-1' ฯลฯ |
| รูรับแสง N | 5, 1 เป็นต้น |
| ความผิดปกติ ∆N | 2, 1, 0.5, 0.2 เป็นต้น |
| คุณภาพพื้นผิว | 60/40, 40/20, 20/10, 10/5 เป็นต้น |
พื้นที่ใช้งาน
- การถ่ายภาพความร้อนและการถ่ายภาพความร้อน:การใช้พลาโนนูนทรงกระบอกเลนส์เพื่อสร้างแสงสว่างสำหรับกล้องอินฟราเรด
- LiDAR และการสำรวจระยะไกล:การดำเนินการเลนส์คอลลิเมเตอร์ในเซ็นเซอร์ขับขี่อัตโนมัติเพื่อตรวจจับสิ่งกีดขวางในสภาวะที่ทัศนวิสัยต่ำ
- การตรวจจับก๊าซอุตสาหกรรม:การใช้เลเซอร์อินฟราเรดสำหรับโมเลกุลสเปกโทรสโกปีโดยที่พลาโนนูนทรงกระบอกจำเป็นต้องมีเส้นทางลำแสง
- กลาโหม:การบูรณาการเลนส์คอลลิเมเตอร์ลงในเครื่องวัดระยะด้วยเลเซอร์และตัวชี้เป้าหมายในการมองเห็นตอนกลางคืน
คำถามที่พบบ่อยทางเทคนิค
เหตุใดจึงใช้เลนส์ทรงกระบอก Plano Convex แทนเลนส์มาตรฐานสำหรับเลเซอร์อินฟราเรด
หนึ่งเลเซอร์อินฟราเรดไดโอดมักจะสร้างลำแสงที่กระจายไปในทิศทางเดียวเร็วกว่าอีกทิศทางหนึ่ง กพลาโนนูนทรงกระบอกเลนส์ช่วยให้คุณปรับแนวแกนเฉพาะนั้นได้โดยไม่ส่งผลกระทบต่อแกนอื่นๆ ซึ่งเป็นงานสำคัญสำหรับประสิทธิภาพสูงใดๆเลนส์คอลลิเมเตอร์.
วัสดุใดดีที่สุดสำหรับเลนส์อินฟราเรดเลเซอร์คอลลิเมเตอร์ที่ทำงานที่ 10.6 ไมโครเมตร
สำหรับคาร์บอนไดออกไซด์เลเซอร์อินฟราเรดการใช้งานที่ความหนา 10.6μm ซิงค์ เซเลไนด์ (ZnSe) เหมาะอย่างยิ่งพลาโนนูนทรงกระบอกสารตั้งต้นเนื่องจากการดูดซับต่ำและการส่งผ่านที่มองเห็นได้สูง ซึ่งช่วยในการเลนส์คอลลิเมเตอร์การจัดตำแหน่ง
เลนส์เลเซอร์อินฟราเรดทรงกระบอก Plano Convex จำเป็นต้องมีการเคลือบเฉพาะหรือไม่?
ใช่. เนื่องจากวัสดุ IR มักจะมีดัชนีการหักเหของแสงสูงแบบไม่เคลือบผิวพลาโนนูนทรงกระบอกเลนส์สามารถสูญเสียแสงสะท้อนได้มากกว่า 30% การเคลือบ BBAR หลายชั้นช่วยให้มั่นใจได้ถึงเลนส์คอลลิเมเตอร์ส่งเกือบ 99% ของเลเซอร์อินฟราเรดพลังงาน.
ส่วนประกอบเลนส์ Collimator เหล่านี้สามารถปรับแต่งสำหรับไมโครออปติกได้หรือไม่
อย่างแน่นอน. เรานำเสนอพลาโนนูนทรงกระบอกเลนส์ขนาดเล็กเพียง 3 มม. สำหรับขนาดกะทัดรัดเลเซอร์อินฟราเรดโมดูลที่ใช้ในอุปกรณ์การแพทย์หรือยุทธวิธีแบบมือถือซึ่งมีความแม่นยำสูงเลนส์คอลลิเมเตอร์ประสิทธิภาพในพื้นที่ขนาดเล็ก
ฉันจะทำความสะอาดเลนส์ทรงกระบอก Germanium Plano Convex ได้อย่างไร
เจอร์เมเนียมเปราะ คุณควรใช้ผ้านุ่มไม่เป็นขุยและตัวทำละลายชนิดพิเศษ จัดการกับเลเซอร์อินฟราเรดออปติกตามขอบเพื่อหลีกเลี่ยงการถ่ายโอนน้ำมันไปที่เลนส์คอลลิเมเตอร์การเคลือบซึ่งสามารถย่อยสลายได้พลาโนนูนทรงกระบอกผลงาน.
ข้อมูลผู้ผลิต
Shanghai Advance Optical-Electronics Technology Co., Ltd. คือองค์กรการผลิตที่ใช้เทคโนโลยี ซึ่งก่อตั้งขึ้นอย่างเป็นทางการในเดือนกันยายน 2552 ที่ตั้งโรงงานตั้งอยู่ในนิคมอุตสาหกรรมชิงผู่ เซี่ยงไฮ้ ห่างจากสนามบินนานาชาติเซี่ยงไฮ้ หงเฉียว เพียงครึ่งชั่วโมงหากเดินทางโดยรถยนต์
บริษัทรวบรวมช่างเทคนิคที่เก่งๆ หลายคนในอุตสาหกรรมด้านการมองเห็น และมีความสามารถในการสนับสนุนที่ครอบคลุม เช่น การออกแบบ การประมวลผล และการขายด้านออปติคัล เครื่องกลและไฟฟ้า เรามอบผลิตภัณฑ์และบริการที่มีคุณภาพและสะดวกสบายแก่ลูกค้าแต่ละรายด้วยความเต็มใจ
ขอบเขตธุรกิจ
- การพัฒนาโมดูลแสงเครื่องกลและไฟฟ้า
- การประมวลผลองค์ประกอบแสงที่แม่นยำ
- การออกแบบและการประมวลผลเลนส์กล้อง
- การออกแบบเชิงแสงและโซลูชันการปรับเส้นทางแสงให้เหมาะสม
- ให้คำปรึกษาด้านเทคนิคและบริการหลังการขาย
ฟิลด์แอปพลิเคชัน
วิชันซิสเต็ม, ปัญญาประดิษฐ์, ชีวการแพทย์, เมืองอัจฉริยะ, การตรวจสอบระดับสูง, เครื่องมือทดสอบ, อุปกรณ์, การแกะสลักด้วยเลเซอร์, แสงพิเศษ, สถาบันวิจัยทางวิทยาศาสตร์ ฯลฯ
ข้อดีของบริษัท
- ความสามารถด้านการออกแบบ การผลิต และการขายที่ครอบคลุม พร้อมบริการจัดซื้อจัดจ้างที่สะดวกสบายแบบครบวงจร
- แม่พิมพ์และตัวอย่างแสงหลายหมื่นชิ้นสำหรับบริการพิสูจน์อักษรที่รวดเร็วด้วยต้นทุนที่ต่ำ
- การมีส่วนร่วมตั้งแต่เนิ่นๆ ในการวิจัยและพัฒนาผลิตภัณฑ์ใหม่ของลูกค้าเพื่อจัดทำแผนและข้อเสนอแนะที่เป็นไปได้
