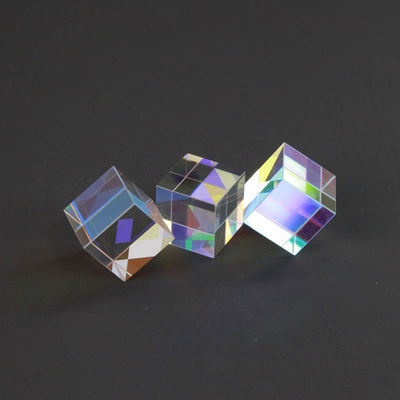

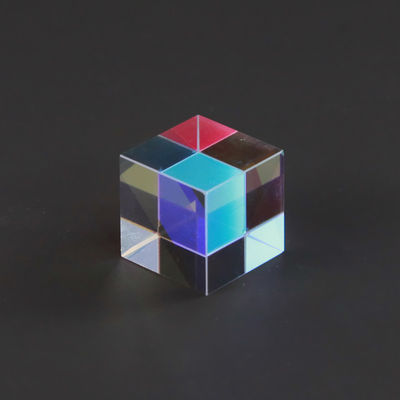

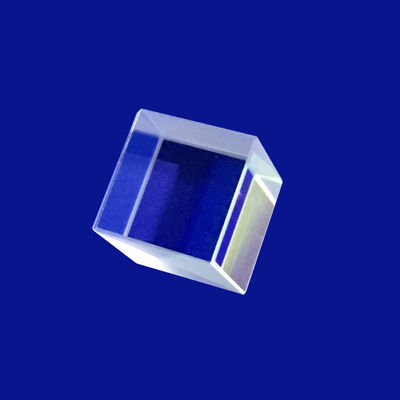

K9 BK7 Rectangular Right Angle Optical Lens Design
ข้อมูลจำเพาะของผลิตภัณฑ์
สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
Advance
การรับรอง:
ROHS\Reach
หมายเลขรุ่น:
ตามความต้องการ
ปริมาณการสั่งซื้อขั้นต่ำ:
1
ราคา:
$0.2~$100
เงื่อนไขการชำระเงิน:
ที/ทีแอนด์แอล/ซี
ความสามารถในการจัดหา:
10000000 ชิ้น / ชิ้น ต่อเดือน
รายละเอียดสินค้า
เน้น:
Right Angle Optical Lens Design
,Rectangular Optical Lens Design
,BK7 right rectangular prism
Material:
K9 BK7 / กระจกออฟติคอล
Customized Support:
โออีเอ็ม, โอเอ็มดี
Size:
สี่เหลี่ยมที่ลูกค้าทำ
Dimension Tolerance:
+/-0.01มม
Application Area:
การออกแบบเลนส์ออพติคอลมุมขวา
Angle Tolerance:
3"~2'
Shape:
สี่เหลี่ยม
Focal Length Tolerance:
+/- 1%
รายละเอียดสินค้า
K9 BK7 การออกแบบเลนส์ออปติคัลมุมขวาสี่เหลี่ยม
ในเครื่องมือวัดเลเซอร์แบบพิเศษและระบบวิชันซิสเต็มสแกนเส้นอุตสาหกรรม การกำหนดเส้นทางเส้นทางแสงผ่านขอบเขตพื้นที่คับแคบที่ไม่ใช่สี่เหลี่ยมจัตุรัสจำเป็นต้องมีโปรไฟล์เรขาคณิตแบบกำหนดเป้าหมาย ของเราK9 BK7 การออกแบบเลนส์ออปติคัลมุมขวาสี่เหลี่ยมบริการต่างๆ ตอบสนองข้อกำหนดด้านออพโตเมคานิกนี้ได้โดยตรง โดยการใช้แก้วคราวน์บอโรซิลิเกตที่เป็นเนื้อเดียวกันสูง (K9/BK7) เราออกแบบทางวิศวกรรมเฉพาะทางมุมฉากสี่เหลี่ยมรูปทรงที่ให้การโก่งตัวของลำแสง 90° หรือ 180° ที่สม่ำเสมอ ต่างจากปริซึมสี่เหลี่ยมมาตรฐานตรงที่รูรับแสงสี่เหลี่ยมที่ยาวได้รับการปรับแต่งให้เหมาะสมเพื่อรองรับเลเซอร์แผ่นเชิงเส้น โปรไฟล์ลำแสงอะนามอร์ฟิก และอาร์เรย์เซ็นเซอร์รูปแบบกว้าง ช่วยลดน้ำหนักที่มากเกินไปและลดต้นทุนการรวมระบบ
วัตถุประสงค์หลักภายในใดๆK9 BK7 มุมขวาสี่เหลี่ยมโครงสร้างช่วยให้มั่นใจได้ถึงความเที่ยงตรงเชิงมุมตลอดทั้งหน้าตัดที่ยาวทั้งหมด รอยบิดขนาดเล็กหรือการบิดทางกายภาพตามความยาวของ aสี่เหลี่ยมบล็อกแก้วสามารถทำให้เกิดความคลาดเคลื่อนของคลื่นหน้าคลื่นและการบิดเบือนรีจิสทรีพิกเซลอย่างรุนแรงบนเซนเซอร์สแกนเส้น เพื่อขจัดความผิดเพี้ยนนี้ของเราการออกแบบเลนส์สายตาโปรโตคอลบังคับใช้การควบคุม goniometric จุดเดียวที่เข้มงวดในระหว่างการผลิต เมื่อใช้ร่วมกับการเคลือบป้องกันแสงสะท้อนบรอดแบนด์หลายชั้น (BBAR) ที่ช่องทางเข้าและทางออก ปริซึมเหล่านี้ให้ประสิทธิภาพการส่งผ่านสูงถึง 99.5% ทำให้เป็นตัวเลือกที่ยอดเยี่ยมสำหรับอุปกรณ์สร้างภาพทางการแพทย์ เครื่องค้นหาระยะป้องกัน และรางตรวจสอบโรงงานแบบอัตโนมัติ
ข้อมูลจำเพาะทางเทคนิค
เมทริกซ์ทางวิศวกรรมด้านล่างนี้แสดงเกณฑ์การผลิตมาตรฐานและความสามารถในการทนต่อระดับไมโครสำหรับการกำหนดค่ามุมขวาเป็นรูปสี่เหลี่ยมผืนผ้า
| พารามิเตอร์ทางเทคนิค | ช่วงมาตรฐานทางวิศวกรรม / ความสามารถ | ขีดจำกัดเกรดมาตรวิทยาระดับพรีเมียม |
|---|---|---|
| กรอบผลิตภัณฑ์ | K9 BK7 การออกแบบเลนส์ออปติคัลมุมขวาสี่เหลี่ยม | K9 BK7 การออกแบบเลนส์ออปติคัลมุมขวาสี่เหลี่ยม |
| ตัวเลือกเกรดพื้นผิว | CDGM K9 (เกรด A) / Schott N-BK7 | เกรดความสม่ำเสมอสูง H4 (ชอตต์) |
| โปรไฟล์มิติ | ความกว้าง: 2 มม. ถึง 80 มม. ความยาวสูงสุด 300 มม | ปรับแต่งไมโครออปติกได้ถึง 1.0 มม |
| ความคลาดเคลื่อนมิติ | ±0.05 มม. (การตัดเฉือนที่มีความแม่นยำมาตรฐาน) | สูงสุด ±0.01 มม. (เกรดการจัดตำแหน่งไมโครออปติคอล) |
| ความแม่นยำเชิงมุม (α) | ข้อผิดพลาดเชิงมุม≤ 1 อาร์คนาที | ≤ 5 อาร์ควินาที (เกรดอินเทอร์เฟอโรมิเตอร์ชั้นยอด) |
| ความเรียบของพื้นผิว (ΔW) | ≤ แลม/4 @ 632.8 นาโนเมตร บนรูรับแสงที่ชัดเจน | ≤ แล/10 @ 632.8 นาโนเมตร (เกรดเลเซอร์) |
| การตกแต่งพื้นผิว (MIL-Spec) | การปฏิบัติตาม Scratch-Dig 40/20 | 10/5 Scratch-Dig (รองรับเลเซอร์กำลังสูง) |
| ดัชนีการหักเหของแสง (nง) | 1.5168 @ 587.6 นาโนเมตร | Pycnometer ตรวจสอบความสม่ำเสมอของแบทช์ |
| หมายเลขแอบเบะ (νง) | 64.17 (ดัชนีการกระจายตัวของสีต่ำ) | การจับคู่ความสอดคล้องของแบทช์ที่เข้มงวด |
| ความพร้อมใช้งานของการเคลือบ | ฟิล์ม Al-Ag-Au / BBAR ที่ไม่เคลือบผิว / โลหะ | การเคลือบ V-เกณฑ์ความเสียหายสูง |
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| วัสดุ | BK7 หรือแก้วแสงอื่นๆ, ควอตซ์, แซฟไฟร์, Ge, Si, ZnSe, CaF2 ฯลฯ |
| ความยาว | 3~100มม |
| ความกว้าง | 3~100มม |
| ความสูง | 3~100มม |
| ความอดทนต่อความยาว | +/-0.01มม |
| ความอดทนต่อความกว้าง | +/-0.01มม |
| ความอดทนต่อความสูง | +/-0.01มม |
| ความอดทนของมุม | 3"~2' |
| ความผิดปกติ | ∆N=0.1~0.5 |
| ความแม่นยำของพื้นผิว | ยังไม่มีข้อความ=1~3 |
| คุณภาพพื้นผิว | 10/5~60/40 |
| การเคลือบผิว | เมื่อมีการร้องขอ |
| พื้นที่ใช้งาน | การถ่ายภาพ แสง เลเซอร์ ฯลฯ |
ข้อได้เปรียบที่สำคัญ
การระบุK9 BK7 มุมขวาสี่เหลี่ยมโครงสร้างให้ข้อได้เปรียบทางกายภาพและการทำงานที่เหนือกว่าปริซึมลูกบาศก์แบบคลาสสิกภายในรางแสงแบบหลายแกน:
- โปรไฟล์การสแกนเส้นที่ปรับให้เหมาะสม:ที่ยืดเยื้อสี่เหลี่ยมรูรับแสงที่ชัดเจนจับคู่กับกล้อง CCD/CMOS เชิงเส้นและการใช้งานแผ่นเลเซอร์ได้อย่างสมบูรณ์แบบ ช่วยลดปริมาณกระจกที่ไม่จำเป็น และลดมวลน้ำหนักบรรทุกรวมของหัวเซนเซอร์แบบเคลื่อนที่ได้
- ความสามารถในการสะท้อนกลับภายในทั้งหมด (TIR):เมื่อแสงเข้าสู่หน้าขาที่ไม่ได้ขัดเงาเข้าสู่ภาวะปกติ แสงจะตกกระทบด้านตรงข้ามมุมฉากภายในที่ 45° เพราะสิ่งนี้เกินมุมวิกฤตสำหรับบีเค7แก้ว (ประมาณ 41.2°) ปริซึมสามารถสะท้อนแสงภายในโดยรวมได้อย่างมีประสิทธิภาพ โดยไม่จำเป็นต้องเคลือบโลหะสะท้อนแสงราคาแพง
- การติดตั้งออปโตเชิงกลที่คล่องตัว:เค้าโครงที่เรียบและตั้งฉากของมุมฉากด้านข้างมีระนาบ Datum ที่มีความเสถียรสูงสำหรับการติดตั้งอ้างอิง ซึ่งช่วยลดความเสี่ยงที่การวางตำแหน่งโครงสร้างจะเคลื่อนไปในระหว่างการกระแทกทางกลหรือการสั่นสะเทือนอย่างกะทันหันได้อย่างมาก
ฟิลด์การรวมระบบหลัก
- วิชันซิสเต็มเครื่องสแกนไลน์อุตสาหกรรม:ใช้เป็นชุดประกอบกระจกมองข้างแบบโปรไฟล์ต่ำเพื่อกำหนดเส้นทางไฟแบ็คไลท์เชิงเส้นหรือโปรไฟล์การส่องสว่างด้วยเลเซอร์ไปยังเครือข่ายคัดแยกสายพานลำเลียงความเร็วสูง
- เครื่องวัดระยะเลเซอร์และพ็อดตั้งแต่:ทำหน้าที่เป็นบล็อกดัดงอลำแสง 90° ที่มีความแม่นยำสูงภายในเครื่องมือพกพาและชุดเครื่องวัดระยะด้วยเลเซอร์เกรด
- การฉายภาพ Bargraphic และการสแกนด้วยแสง:ผสานรวมเข้ากับเครื่องสแกนบาร์โค้ดด้านลอจิสติกส์และเครื่องฉายเลเซอร์เชิงพาณิชย์เพื่อกวาดพื้นที่แนวนอนกว้างโดยใช้ซองกลไกเพียงเล็กน้อย
- อาร์เรย์ม้านั่งสอบเทียบทางสเปกโตรสโกปี:กำหนดเองการออกแบบเลนส์สายตาบล็อกที่ใช้ในการพับเส้นแสงภายใน ช่วยลดขนาดพื้นที่ทางกายภาพของสเปกโตรโฟโตมิเตอร์ในห้องปฏิบัติการ
คำถามที่พบบ่อย
คำถามที่ 1: อะไรทำให้กระจก K9 หรือ BK7 เป็นเกณฑ์มาตรฐานสากลสำหรับส่วนประกอบเลนส์ออพติคอลมุมขวารูปสี่เหลี่ยมผืนผ้า
ตอบ: K9/BK7(แก้ว Borosilicate Crown) เป็นคริสตัลออพติคัลที่นำมาใช้กันอย่างแพร่หลายมากที่สุดสำหรับการใช้งานในช่วงอินฟราเรดใกล้ (350 นาโนเมตร - 2.0 ไมโครเมตร) เนื่องจากมีองค์ประกอบทางเคมีที่สม่ำเสมอ มีฟองอากาศและจำนวนการรวมตัวต่ำมาก การส่งผ่านภายในที่ยอดเยี่ยม (>99.2% ต่อซม. ที่ 550 นาโนเมตร) และความทนทานเชิงกลที่ดีเยี่ยมต่อการทำความสะอาดและแรงยึดติดในชีวิตประจำวัน จากการออกแบบเลนส์สายตามุมมอง ดัชนีการหักเหของแสงที่คาดการณ์ได้สูงและอัตราการขยายตัวเนื่องจากความร้อนต่ำ ทำให้เป็นตัวเลือกที่เชื่อถือได้สำหรับเชิงพาณิชย์และการผลิตขนาดใหญ่ที่มีความแม่นยำสูง
คำถามที่ 2: รูปแบบสี่เหลี่ยมส่งผลกระทบต่อความเค้นภายในของปริซึมมุมขวาในระหว่างการผลิตอย่างไร
ตอบ:การขัดแบบยาวสี่เหลี่ยมบล็อกทำให้เกิดแรงกดดันในการขัดเงาแบบอสมมาตร ซึ่งอาจส่งผลให้ขอบม้วนออกหรือ "สายรุ้ง" ข้ามแกนยาวของกระจก เพื่อรับมือกับความเครียดจากวัสดุนี้ โรงงานของเราใช้เครื่องขัดพิทช์สองด้านแบบพิเศษและการตั้งค่าการตรวจสอบอย่างต่อเนื่อง สิ่งนี้ช่วยให้เราสามารถรักษาความเรียบของพื้นผิวที่ยอดเยี่ยม (≤ แลม/4) และรักษาข้อผิดพลาดของปิรามิดเชิงมุมให้ต่ำกว่า 15 อาร์ควินาทีตลอดขอบที่ขยายทั้งหมดของมุมฉากปริซึมทำให้มั่นใจได้ว่าการส่งผ่านสม่ำเสมอทั่วทั้งโปรไฟล์ลำแสงเชิงเส้นทั้งหมด
คำถามที่ 3: ปริซึมมุมขวาเหล่านี้สามารถกำหนดค่าให้ทำงานเป็นรีโทรรีเฟล็กเตอร์ (หมุน 180 องศา) ได้หรือไม่
ตอบ:ใช่อย่างแน่นอน แม้ว่าโดยทั่วไปจะใช้สำหรับการเลี้ยวไฟ 90° โดยส่องผ่านหน้าขา แต่คุณสามารถป้อนลำแสงปกติไปที่หน้าด้านตรงข้ามมุมฉากแทนได้ แสงจะตกกระทบใบหน้าขาทั้งสองข้างภายในผ่านการสะท้อนภายในทั้งหมด และปรากฏขนานกับเวกเตอร์อินพุตดั้งเดิม โดยดำเนินการหมุน 180° อย่างแม่นยำ พฤติกรรมการใช้งานสองทางที่หลากหลายนี้มีคุณค่าอย่างสูงโดยวิศวกรระบบที่ต้องการสร้างตัวสะท้อนกลับแบบเลเซอร์ที่แข็งแกร่งหรือเส้นหน่วงเวลาอินเทอร์เฟอโรเมทรีแบบกำหนดเองพร้อมพื้นที่ที่สะอาดและมั่นคง
คำถามที่ 4: แนะนำให้ใช้การเคลือบแบบใดเพื่อเพิ่มอายุการใช้งานและประสิทธิภาพของปริซึมให้สูงสุด
ตอบ:การเคลือบที่เหมาะสมที่สุดนั้นขึ้นอยู่กับเค้าโครงเส้นทางแสงของคุณทั้งหมด ถ้าคุณการออกแบบเลนส์สายตาขึ้นอยู่กับ Total Internal Reflection (TIR) ด้านตรงข้ามมุมฉากภายในสามารถยังคงไม่มีการเคลือบผิว แต่เราขอแนะนำอย่างยิ่งให้เคลือบ Broadband Anti-Reflection (BBAR) ที่บริเวณขาทางเข้าและทางออก เพื่อลดการสูญเสียการสะท้อนพื้นผิวเดียวจาก 4% เหลือน้อยกว่า 0.5% อย่างไรก็ตาม หากเส้นทางแสงของคุณชนด้านตรงข้ามมุมฉากภายในที่มุมที่ตื้นกว่า 41.2° TIR ก็จะล้มเหลว ในการตั้งค่าเหล่านั้น เราฝากฟิล์มเงิน (Ag) ที่มีการป้องกันการสะท้อนแสงสูงหรือฟิล์มอลูมิเนียม (Al) ที่ได้รับการปรับปรุงไว้บนด้านตรงข้ามมุมฉากด้านหลังด้านนอกเพื่อให้แน่ใจว่ามีการสะท้อนแสง 90° สม่ำเสมอตลอดแถบคลื่นเป้าหมาย
