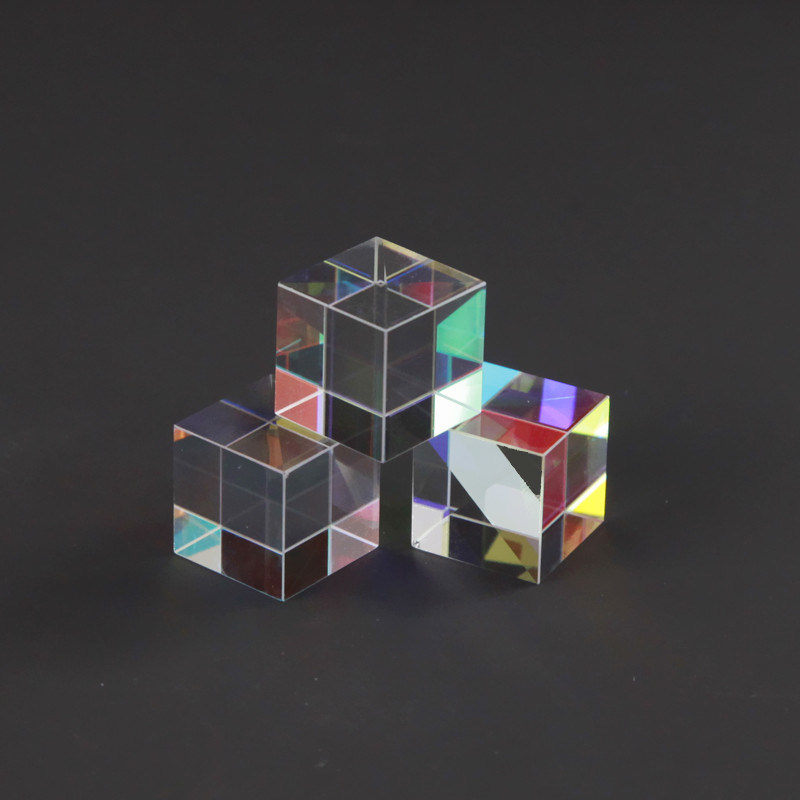

Sapphire Quartz 25x25x25mm Mini Optical Lens Design
ข้อมูลจำเพาะของผลิตภัณฑ์
สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
Advance
การรับรอง:
ROHS\Reach
หมายเลขรุ่น:
ตามความต้องการ
ปริมาณการสั่งซื้อขั้นต่ำ:
1
ราคา:
$0.2~$100
เงื่อนไขการชำระเงิน:
ที/ทีแอนด์แอล/ซี
ความสามารถในการจัดหา:
10000000 ชิ้น / ชิ้น ต่อเดือน
รายละเอียดสินค้า
เน้น:
25mm Optical Lens Design
,Mini Optical Lens Design
,Quartz optical glass cube prism
Material:
H-K9L, BK7/H-K9L / แก้วแสง
Dimension Tolerance:
+/-0.01มม
Size:
25x25x25 มม. / ลูกค้าทำ
Angle Tolerance:
3"~2'
Application Area:
การออกแบบเลนส์ออพติคอลขนาดเล็ก ฯลฯ
Flatness:
ยังไม่มีข้อความ=1~3
Shape:
ทรงกลม
Focal Length Tolerance:
+/- 1%
Operatingtemperature:
-20 ถึง 70 °C
Customized Support:
โออีเอ็ม, โอเอ็มดี
รายละเอียดสินค้า

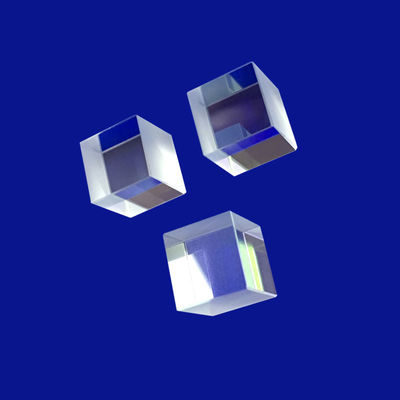

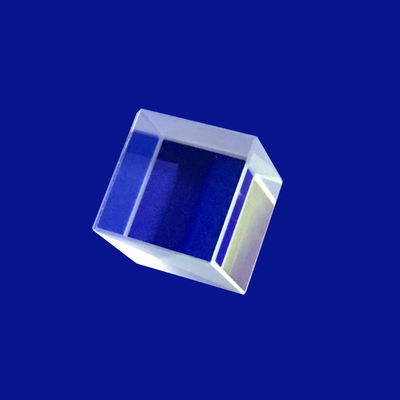

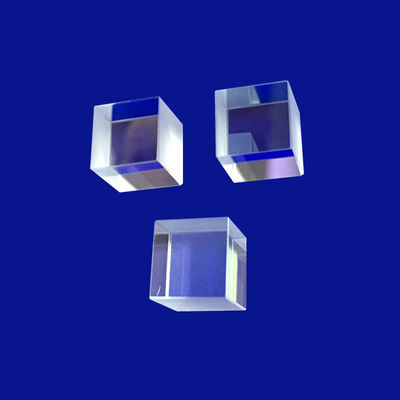

การออกแบบเลนส์ออพติคอลขนาดเล็ก Sapphire Quartz 25x25x25 มม
ในระบบเลเซอร์กำลังสูงและน้ำหนักบรรทุกของเซ็นเซอร์ในสภาพแวดล้อมที่รุนแรง สารประกอบแก้วแสงแบบดั้งเดิมอาจล้มเหลวอย่างหลีกเลี่ยงไม่ได้เนื่องจากเลนส์ความร้อนหรือการเสื่อมสภาพทางกล ของเราการออกแบบเลนส์ออพติคอลขนาดเล็ก Sapphire Quartz 25x25x25 มมบริการต่างๆ มอบโซลูชันเชิงกลยุทธ์โดยใช้ซับสเตรตออปติกที่มีความยืดหยุ่นมากที่สุดในโลกสองชนิด ได้แก่ ผลึกเดี่ยวไพลิน(Al₂O₃) และซิลิกาหลอมรวมระดับพรีเมียมควอตซ์. ออกแบบมาให้มีขนาดกะทัดรัดมินิ 25x25x25มมโปรไฟล์ลูกบาศก์ ส่วนประกอบเหล่านี้ได้รับการปรับแต่งเป็นพิเศษเพื่อประสิทธิภาพสูงการออกแบบเลนส์สายตาการใช้งานต่างๆ รวมถึงการสร้างลำแสง การกลึงด้วยเลเซอร์ และการรวมหน้าต่างป้องกันที่แข็งแกร่ง ซึ่งจำเป็นต้องมีประสิทธิภาพที่อุณหภูมิสูงและความคมชัดของสเปกตรัมในระดับสูงสุด
พื้นฐานทางวิศวกรรมสำหรับมินิ 25x25x25มมเลนส์ลูกบาศก์อาศัยการจับคู่วัสดุที่แม่นยำไพลินให้ความแข็งพื้นผิวขั้นสุด (Mohs 9) และการนำความร้อนที่ยอดเยี่ยม ทำให้เหมาะสำหรับเลนส์ที่หันหน้าออกด้านนอกที่ต้องเผชิญกับการเสียดสีทราย ความลึกที่มีแรงดันสูง หรือความร้อนสูง ควบคู่ไปกับความบริสุทธิ์สูงของเราควอตซ์การกำหนดค่าให้การขยายตัวทางความร้อนใกล้ศูนย์และเกณฑ์ความเสียหายที่เกิดจากเลเซอร์ (LIDT) สูงเป็นพิเศษ ทำให้มั่นใจได้ว่าเมื่อกำหนดค่าเป็นแบบภายในการออกแบบเลนส์สายตาระบบจะจัดการกับปริมาณงานเลเซอร์หลายกิโลวัตต์โดยไม่มีการบิดเบือนลำแสงเชิงพื้นที่หรือความเสี่ยงที่จะเกิดการแตกร้าวของแสงที่รุนแรง
ข้อมูลจำเพาะทางเทคนิค
| พารามิเตอร์ทางเทคนิค | ความสามารถของฐานแซฟไฟร์ | ความสามารถของฐานควอตซ์ (ซิลิกาผสม) |
|---|---|---|
| กรอบผลิตภัณฑ์ | การออกแบบเลนส์ออพติคอลขนาดเล็ก Sapphire Quartz 25x25x25 มม | การออกแบบเลนส์ออพติคอลขนาดเล็ก Sapphire Quartz 25x25x25 มม |
| ขนาดมาตรฐาน | 25×25×25 มม. (ค่าความคลาดเคลื่อนไมโครแบบกำหนดเองที่ ±0.01 มม.) | 25×25×25 มม. (ค่าความคลาดเคลื่อนไมโครแบบกำหนดเองที่ ±0.01 มม.) |
| ช่วงการส่งข้อมูล | 0.17 μm - 5.5 μm (UV ถึงอินฟราเรดกลาง) | 0.18 μm - 2.5 μm (UV ลึกถึงอินฟราเรดใกล้) |
| คุณภาพพื้นผิว | 20/10 ถึง 10/5 Scratch-Dig (MIL-Spec) | 10/5 ถึง 5/2 Scratch-Dig (เกรดเลเซอร์กำลังสูง) |
| ความเรียบของหน้าคลื่น | ≤ แล/10 @ 632.8 นาโนเมตร บนรูรับแสงที่ชัดเจน | ≤ แล/20 @ 632.8 นาโนเมตร บนรูรับแสงที่ชัดเจน |
| ความคลาดเคลื่อนเชิงมุม | ≤ 15 อาร์ควินาทีตั้งฉาก | ≤ 5 อาร์ควินาทีสำหรับการใช้งานด้านมาตรวิทยา |
| การนำความร้อน | 40 W/(m·K) @ 25°C (ระบายความร้อนได้ดีเยี่ยม) | 1.38 วัตต์/(เมตร·เคลวิน) @ 25°C |
| ความแข็งของวัสดุ | ความแข็งน็อบ อยู่ที่ 2000 HK (โมห์ส 9) | ความแข็งน็อบ อยู่ที่ 520 HK (โมห์ส 7) |
| ความเสียหายจากเลเซอร์ (LIDT) | ≥ 10 J/cm² (1,064 นาโนเมตร, พัลส์ 10 ns) | ≥ 20 J/cm² (1,064 นาโนเมตร, พัลส์ 10 ns) |
วัสดุ
BK7 หรือแก้วแสงอื่นๆ, ควอตซ์, แซฟไฟร์, Ge, Si, ZnSe, CaF2 ฯลฯ
ความยาว
3~100มม
ความกว้าง
3~100มม
ความสูง
3~100มม
ความอดทนต่อความยาว
±0.01มม
ความอดทนความกว้าง
±0.01มม
ความอดทนต่อความสูง
±0.01มม
ความอดทนของมุม
3"~2'
ความผิดปกติ
∆N=0.1~0.5
ความแม่นยำของพื้นผิว
ยังไม่มีข้อความ=1~3
คุณภาพพื้นผิว
10/5~60/40
การเคลือบผิว
เมื่อมีการร้องขอ
พื้นที่ใช้งาน
การถ่ายภาพ แสง เลเซอร์ ฯลฯ
แกลเลอรี่ผลิตภัณฑ์
ฟิลด์การรวมหลัก
- พ็อดไฟฟ้าออปติคอลการบินและอวกาศ (EO/IR):ลูกบาศก์ Sapphire น้ำหนักเบาและทนทาน ใช้เป็นปริซึมหรือหน้าต่างแบบพับส่วนหน้าสำหรับกำหนดเป้าหมายและกล้องเฝ้าระวังบนเครื่องบิน
- ระบบเลเซอร์อุตสาหกรรมกำลังสูง:คิวบ์ควอตซ์ที่มีความแม่นยำได้รับการปรับให้เหมาะสมสำหรับการกำหนดเส้นทางลำแสงเลเซอร์ไฟเบอร์ 1064 นาโนเมตร การรวม และการตั้งค่าการกรองเชิงพื้นที่
- Windows การถ่ายภาพใต้น้ำลึก:เลนส์ทรงลูกบาศก์ขนาดเล็กที่มีความแข็งแรงสูง 25x25x25 มม. ออกแบบมาเพื่อทนทานต่อแรงกดดันจากพลังน้ำสถิตที่รุนแรง ในขณะที่ยังคงรักษาขอบเขตการมองเห็นที่มุมกว้างไว้
- มาตรวิทยาเซมิคอนดักเตอร์และการตรวจสอบเวเฟอร์:ตัวแยกปริซึมควอตซ์แบบกำหนดเองที่ใช้ในห้องปลอดเชื้อเพื่อเป็นแนวทางในเส้นทางแสงอัลตราไวโอเลตระดับลึก (DUV) สำหรับการวิเคราะห์ข้อบกพร่องของเวเฟอร์ระดับนาโนเมตร
คำถามที่พบบ่อย
คำถามที่ 1: คุณจะเลือกระหว่างซับสเตรตแซฟไฟร์และควอตซ์สำหรับบล็อกออปติคัลขนาดเล็กขนาด 25x25x25 มม. ได้อย่างไร
ตอบ:ตัวเลือกจะขึ้นอยู่กับปัจจัยความเครียดหลักของระบบของคุณ ถ้าคุณการออกแบบเลนส์สายตาต้องใช้ความแข็งแรงของโครงสร้างอย่างมาก ความต้านทานต่อรอยขีดข่วน หรือการทำงานภายในแถบอินฟราเรดกลาง (3.0 - 5.5 μm)ไพลินเป็นสิ่งจำเป็นเนื่องจากมีความแข็ง Mohs 9 และการส่งผ่านสเปกตรัมในวงกว้าง อย่างไรก็ตาม หากการใช้งานของคุณเกี่ยวข้องกับเลเซอร์อัลตราไวโอเลตพลังงานสูง (UV) หรือต้องการความเสถียรของมิติทางเรขาคณิตสัมบูรณ์ภายใต้การเปลี่ยนแปลงของอุณหภูมิที่ผันผวน ซิลิกาผสมสังเคราะห์ควอตซ์เป็นที่ต้องการเนื่องจากเกณฑ์ความเสียหายของเลเซอร์ที่เหนือกว่าและค่าสัมประสิทธิ์การขยายตัวทางความร้อนต่ำเป็นพิเศษ
คำถามที่ 2: อะไรคือความท้าทายหลักเมื่อประมวลผลมินิคิวบ์ขนาด 25x25x25 มม. โดยใช้ Sapphire
ตอบ:เพราะการแซฟไฟร์ความแข็งทางกายภาพขั้นสุด เครื่องมือขัดเพชรมาตรฐานและขัดด้วยแสงจะเสื่อมสภาพอย่างรวดเร็ว ทำให้ยากต่อการรักษามุม 90° และพื้นผิวเรียบอย่างแม่นยำ เพื่อแก้ไขปัญหานี้ โรงงานในการประมวลผลของเราใช้สถานีขัด CNC ที่มีความแข็งเป็นพิเศษที่สร้างขึ้นเป็นพิเศษ พร้อมด้วยสารละลายเพชรผลึกที่มีความเข้มข้นสูง โครงสร้างพื้นฐานพิเศษนี้ช่วยให้เราสามารถควบคุมการเบี่ยงเบนเชิงมุมของมินิ 25x25x25มมปิดกั้นให้เหลือน้อยกว่า 15 อาร์ควินาทีในขณะที่ให้พื้นผิวเรียบและมีความหยาบต่ำ (Ra ≤ 0.5 นาโนเมตร) ที่ตรงตามข้อกำหนดที่เข้มงวด
คำถามที่ 3: การออกแบบเลนส์ออพติคอลขนาดเล็กนี้สามารถรองรับข้อกำหนดการเคลือบภายในแบบกำหนดเองได้หรือไม่
ตอบ:ใช่อย่างแน่นอน ระนาบการแยกหรือสะท้อนแสงภายในของเราแซฟไฟร์ควอตซ์ 25x25x25มม. มินิลูกบาศก์สามารถปรับแต่งได้ด้วยการเคลือบฟิล์มบางที่มีความทนทานสูง เราสามารถเคลือบสารเคลือบป้องกันแสงสะท้อน (AR) เพื่อเพิ่มปริมาณงานสูงสุด สแต็คไดอิเล็กตริกการสะท้อนแสงสูง (HR) สำหรับการกลึงด้วยเลเซอร์เส้นเดียว หรือฟิลเตอร์ไดโครอิกแบบกำหนดเองสำหรับการแยกสีแบบเลือกได้ การเคลือบทั้งหมดถูกนำไปใช้โดยใช้การระเหยลำแสงอิเล็กตรอนช่วยด้วยไอออน เพื่อให้มั่นใจถึงความหนาแน่นสูงสุดและความยืดหยุ่นต่อสิ่งแวดล้อม ป้องกันการเสื่อมสภาพของฟิล์มในระหว่างการปรับใช้ภาคสนามในระยะยาว
คำถามที่ 4: การวางแนวผลึกของแซฟไฟร์ส่งผลต่อประสิทธิภาพการออกแบบเลนส์ออพติคอลอย่างไร
ตอบ:แซฟไฟร์เป็นคริสตัลแบบหักเหแบบแอนไอโซทรอปิก ซึ่งหมายความว่าดัชนีการหักเหของแสงจะเปลี่ยนไปขึ้นอยู่กับมุมที่แสงเข้าสู่ตาข่ายคริสตัล เพื่อป้องกันการแยกโพลาไรเซชันหรือการหักเหซ้ำซ้อน (ภาพโกสต์) ภายในตัวคุณเลนส์ออพติคอลขนาดเล็กเส้นทางเราจัดแนวแท่งคริสตัลดิบอย่างแม่นยำก่อนตัด สำหรับการใช้งานที่ความบริสุทธิ์ของโพลาไรเซชันเป็นสิ่งสำคัญ เราจะผลิตลูกบาศก์ที่มีแกนลำแสงขนานกับทิศทางการส่งผ่านแสง โดยทั่วไปจะเรียกว่าแกน C (0001) แซฟไฟร์. รูปแบบที่พิถีพิถันนี้ขจัดปัญหาการหักเหของแสงสองทางโดยสิ้นเชิง ทำให้มั่นใจได้ว่าการแพร่กระจายของคลื่นหน้าคลื่นจะสะอาดทั่วทั้งรูรับแสงที่ชัดเจน
