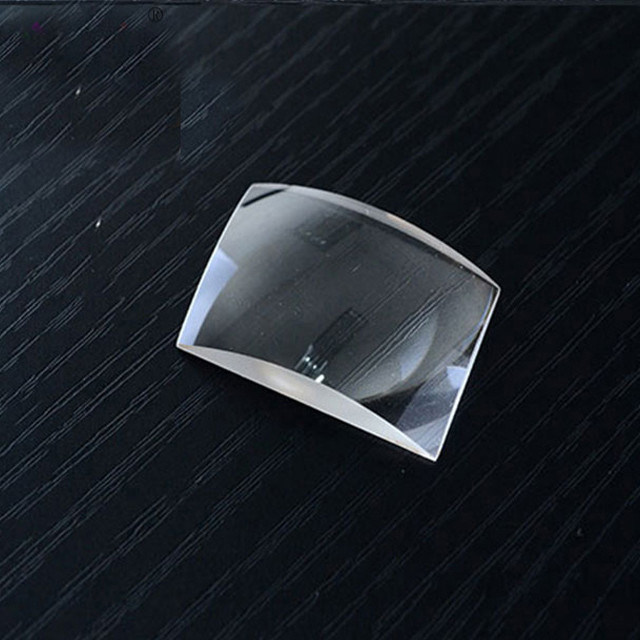

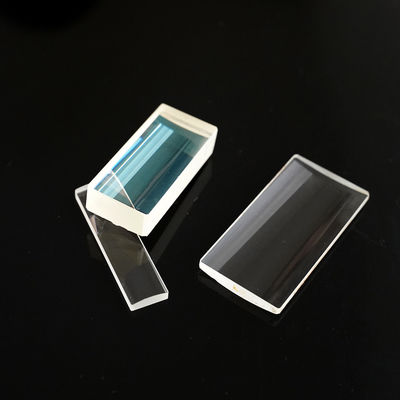

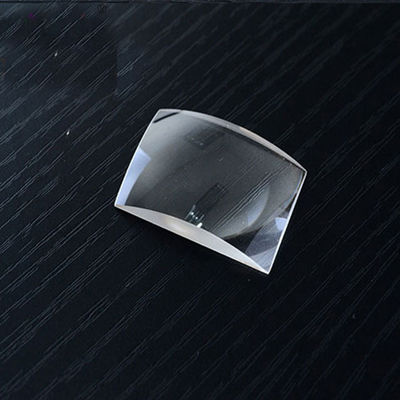

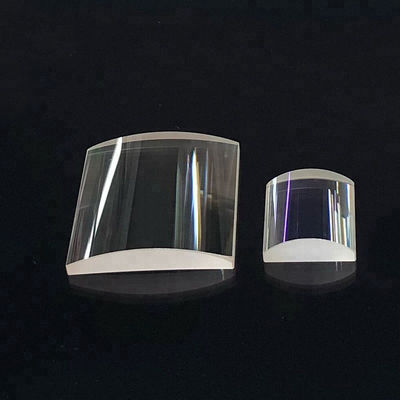

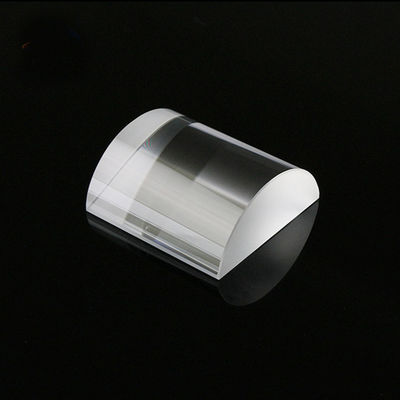

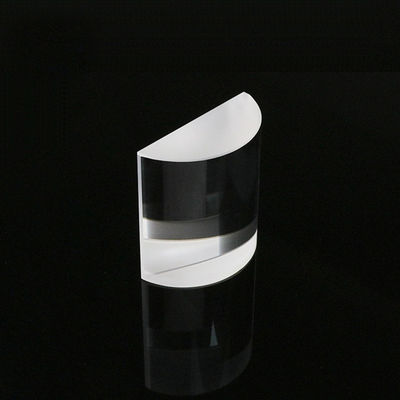

AR Coated Cylindrical Concave Lens
ข้อมูลจำเพาะของผลิตภัณฑ์
สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
Advance
การรับรอง:
ROHS\Reach
หมายเลขรุ่น:
ตามความต้องการ
ปริมาณการสั่งซื้อขั้นต่ำ:
1
ราคา:
$0.2~$100
เงื่อนไขการชำระเงิน:
ที/ทีแอนด์แอล/ซี
ความสามารถในการจัดหา:
100,000 ชิ้น / ชิ้นต่อสัปดาห์
รายละเอียดสินค้า
เน้น:
40/20 AR Coated Cylindrical Concave Lens
,40/20 BK7 cylindrical concave lens
,40/20 concave cylindrical lens
Customized Support:
โออีเอ็ม, โอเอ็มดี
Structure:
พลาโนนูน
Materials:
BK7, ควอตซ์, อินฟราเรด, แซฟไฟร์, Ge, Si, ZnSe, CaF2 ฯลฯ
Diameter:
25 มม
Coating:
เคลือบ AR
Surface Quality:
60/40 40/20
Color:
โปร่งใส
Description:
เลนส์ Bi-Telecentric
Focal Length:
คำขอที่กำหนดเอง
Size:
ขนาดที่กำหนดเอง
Interface Type:
แคนนอน EF-S
Centerthickness:
5 มม.
Width Tolerance:
+/-0.01มม
Style:
โบราณ
Application Area:
ไฟส่องสว่าง เลเซอร์ ฯลฯ
Focal Length Tolerance:
+/- 1%
Material:
แก้วแสง
Operatingtemperature:
-20 ถึง 70 °C
Refractiveindex:
1.52
Focal Length:
150มม
รายละเอียดสินค้า
เลนส์เว้าทรงกระบอกเคลือบ AR
องค์ประกอบแสง เลนส์แก้วแสงพิเศษ maat-optical BK7 เลนส์ทรงกระบอกกลม
ข้อมูลจำเพาะ
| พารามิเตอร์ | พิสัย |
|---|---|
| ช่วงเส้นผ่านศูนย์กลาง | Dia.0.7mm-Dia.400mm |
| ช่วงรัศมีโค้ง | R1.5-R∞ ฯลฯ |
| ความอดทนของเส้นผ่านศูนย์กลาง | +/-0.1, +/-0.01, +/-0.005 เป็นต้น |
| พื้นผิวเส้นผ่านศูนย์กลาง | แล, 1/2แล, 1/4แล, 1/10แล เป็นต้น |
| ความอดทนของความหนา | +/-0.1, +/-0.05, +/-0.01 เป็นต้น |
| ศูนย์กลาง | +/-2', +/-1' ฯลฯ |
| รูรับแสง N | 5, 1 เป็นต้น |
| ความผิดปกติ ∆N | 2, 1, 0.5, 0.2 เป็นต้น |
| คุณภาพพื้นผิว | 60/40, 40/20, 20/10, 10/5 เป็นต้น |
ภาพรวมผลิตภัณฑ์
ในโลกเฉพาะทางของเลนส์เลเซอร์เลนส์เว้าทรงกระบอกเคลือบ ARเป็นองค์ประกอบสำคัญที่ออกแบบมาเพื่อขยายแสงไปตามแกนเดียว ต่างจากเลนส์ทรงกลม aเลนส์เว้าทรงกระบอกมีลักษณะพลาโนเว้าซึ่งทำหน้าที่ในทิศทางเดียวเท่านั้น โดยเปลี่ยนลำแสงเลเซอร์ทรงกลมให้เป็นเส้นยาวที่แม่นยำ การบูรณาการการเคลือบที่มีประสิทธิภาพสูงทำให้เลนส์เว้าทรงกระบอกเคลือบ ARเหนือกว่ารุ่นที่ไม่เคลือบอย่างเห็นได้ชัดโดยเพิ่มปริมาณแสงสูงสุดและลดการสะท้อนของปรสิต
ของเราเลนส์เว้าทรงกระบอกเคลือบ ARได้รับการออกแบบทางวิศวกรรมมาเพื่อตอบสนองความต้องการของการสร้างภาพและการสแกนที่มีความแม่นยำสูง ด้วยการติด Broadband Anti-Reflection (BBAR) หรือ V-Coat กับเลนส์เว้าทรงกระบอกเราลดการสะท้อนของพื้นผิวจากประมาณ 4% เหลือน้อยกว่า 0.5% การเพิ่มประสิทธิภาพนี้ทำให้มั่นใจได้ว่าเลนส์เว้าทรงกระบอกเคลือบ ARรักษาประสิทธิภาพการใช้พลังงานสูงสุด ซึ่งมีความสำคัญสำหรับการใช้งานที่อัตราส่วนสัญญาณต่อเสียงรบกวนและการรักษาพลังงานเลเซอร์เป็นสิ่งสำคัญยิ่ง ทั้งหมดเลนส์เว้าทรงกระบอกเคลือบ ARเราผลิตผ่านการทดสอบด้านแสงอย่างเข้มงวดเพื่อให้แน่ใจว่าความโค้งและความสม่ำเสมอของการเคลือบเป็นไปตามมาตรฐานอุตสาหกรรมทั่วโลก
การใช้งานและข้อดี
ที่เลนส์เว้าทรงกระบอกเคลือบ ARเป็นรากฐานสำคัญของโฟโตนิกส์สมัยใหม่ ด้านล่างนี้ เราจะสรุปข้อดีด้านฟังก์ชันและการนำไปใช้จริง:
- การสร้างเส้นเลเซอร์ที่เหมาะสมที่สุด:บทบาทหลักของกเลนส์เว้าทรงกระบอกเคลือบ ARคือการสร้างเส้นเลเซอร์คุณภาพสูงสำหรับการสแกนและการจัดตำแหน่ง 3 มิติ
- ภาพผีที่ย่อเล็กสุด:การเคลือบแบบพิเศษจะขจัดแสงสะท้อนภายในที่มักรบกวนเลนส์เว้าทรงกระบอกมาตรฐาน ทำให้ได้ผลลัพธ์ที่สะอาด ปราศจากแสงสะท้อน
- การสร้างลำแสงอะนามอร์ฟิก:ในระบบเลเซอร์ไดโอด กเลนส์เว้าทรงกระบอกเคลือบ ARใช้เพื่อแก้ไขสายตาเอียงโดยธรรมชาติของแหล่งกำเนิด ทำให้เกิดโปรไฟล์ลำแสงที่สมมาตร
- ฟิลด์แอปพลิเคชันที่แพร่หลาย:
- วิสัยทัศน์ 3 มิติและมาตรวิทยา:การใช้เลนส์สำหรับรูปแบบแสงที่มีโครงสร้างในการตรวจสอบทางอุตสาหกรรม
- การจัดเก็บข้อมูลออปติคอล:การใช้เลนส์ทรงกระบอกที่มีความแม่นยำในการจัดการไดโอดเลเซอร์ในหัวอ่าน/เขียน
- สเปกโตรสโกปี:เลนส์ช่วยในการกระจายแสงไปทั่วอาร์เรย์เซนเซอร์เชิงเส้นโดยไม่สูญเสียความเข้ม
- วิทยาศาสตร์ชีวภาพ:การใช้เลนส์ทรงกระบอกเพื่อสร้าง "แผ่นแสง" บางๆ สำหรับกล้องจุลทรรศน์ฟลูออเรสเซนซ์
คำถามที่พบบ่อย
คำถามที่ 1: เหตุใด "การเคลือบ AR" จึงมีความสำคัญเป็นพิเศษสำหรับเลนส์เว้าทรงกระบอก
คำตอบ:เพราะกเลนส์เว้าทรงกระบอกมักใช้ในการตั้งค่าเลเซอร์ที่มีความแม่นยำสูง การสะท้อนกลับอาจทำให้เกิดการป้อนกลับเข้าไปในเลเซอร์ไดโอดหรือสร้างรูปแบบการรบกวน หนึ่งเลนส์เว้าทรงกระบอกเคลือบ ARขจัดปัญหาเหล่านี้ได้อย่างแท้จริง เพิ่มการส่งผ่านระบบเลนส์ทั้งหมดมากกว่า 99%
คำถามที่ 2: ค่าเผื่อ ±0.005 มม. ส่งผลต่อเลนส์เว้าทรงกระบอกเคลือบ AR อย่างไร
คำตอบ:ในโมดูลเลเซอร์ขนาดกะทัดรัดเลนส์เว้าทรงกระบอกเคลือบ ARจะต้องสอดคล้องกันอย่างสมบูรณ์ ความคลาดเคลื่อนของเส้นผ่านศูนย์กลาง ±0.005 มม. ช่วยให้มั่นใจได้ว่าเลนส์จะพอดีกับเมาท์อย่างแน่นหนา ป้องกันการเคลื่อนตัวของกลไกที่อาจเอียงเส้นเลเซอร์ได้
คำถามที่ 3: เลนส์เว้าทรงกระบอกเคลือบ AR มีช่วงความยาวคลื่นใดบ้าง
คำตอบ:เราเสนอการเคลือบแบบกำหนดเองสำหรับเลนส์เว้าทรงกระบอกเคลือบ ARตั้งแต่ UV (266nm) ถึง IR (10.6μm) เลนส์แต่ละตัวได้รับการปรับให้เหมาะสมกับแถบการทำงานเฉพาะเพื่อให้แน่ใจว่ามีการสะท้อนแสงน้อยที่สุด
คำถามที่ 4: ฉันจะได้คุณภาพพื้นผิว 40/20 บนเลนส์เว้าทรงกระบอกเคลือบ Fused Silica AR ได้หรือไม่
คำตอบ:ใช่. เราเชี่ยวชาญด้านการขัดเงาเลนส์ทรงกระบอกที่มีความแม่นยำสูง สำหรับการใช้งานด้วยรังสียูวีเลนส์เว้าทรงกระบอกเคลือบ ARผลิตจาก Fused Silica พร้อมเครื่องขุดขนาด 40/20 หรือ 20-10 เป็นมาตรฐานสำหรับสายการผลิตของเรา
คำถามที่ 5: คุณจะตรวจสอบการวางแนวแกนของเลนส์เว้าทรงกระบอกเคลือบ AR ได้อย่างไร
คำตอบ:ทั้งหมดเลนส์เว้าทรงกระบอกเคลือบ ARได้รับการตรวจสอบโดยใช้เกจวัดจุดศูนย์กลางแบบออปติคัลเพื่อตรวจสอบว่าแกนกระบอกสูบขนานกับขอบเลนส์อย่างสมบูรณ์ เพื่อให้แน่ใจว่าเลนส์จะฉายเส้นตรงที่ไม่เบี่ยงเบน
